製品詳細
起源の場所: 武蔵野
ブランド名: Consensic
証明: PTC23091116101C-CN01
モデル番号: CMF9019
支払いと送料の条件
最小注文数量: 詳細については,ご連絡ください.
価格: Offline conversation or face-to-face discussion
受渡し時間: 3-7 営業日
支払条件: L/C/Ade/Pellet/Texi Union,MoneyGram,Alipay,企業間決済
供給の能力: 999
わずかな直径（mm）: |
19 |
最大流量仕様の選択: |
100,200,300,500,600,8001000 (SLPM) |
表示モード: |
瞬時の流量:SLPM;累積流量:SL |
作業湿度: |
<100% RH (氷も凝縮も不要) |
わずかな直径（mm）: |
19 |
最大流量仕様の選択: |
100,200,300,500,600,8001000 (SLPM) |
表示モード: |
瞬時の流量:SLPM;累積流量:SL |
作業湿度: |
<100% RH (氷も凝縮も不要) |
| ピン番号 | ユーザー入力/出力インターフェース | ワイヤの色 (参照) |
|---|---|---|
| 1 | パワープラス (+) | 赤色 |
| 2 | パワーマイナス (-) | ブラック |
| 3 | 485A | 青い |
| 4 | 485B | 緑色 |
| 5 | VOUT (アナログ出力電圧) | 黄色 |
| 6 | 4〜20mA | 茶色 |
| 7 | パワーマイナス (-) | ホワイト |
ユーザー入力/出力インターフェイスの注釈
RS485通信はピン3 (A) とピン4 (B) を使用する.
プラスの電源 (Pin 1) は外部の電源 (8~24VDC) を必要とする.
アナログ電圧出力 (1-5VDC) はPin 5 (黄色) に提供されています.
パワーネガティブ (GND) はPin2とPin7で一般的です.
| モデル | 定数直径 (mm) | 最大流量仕様 (SLPM) | コメント |
|---|---|---|---|
| CMF9019 | 19 | 100,200,300,500,600,800,1000 | - |

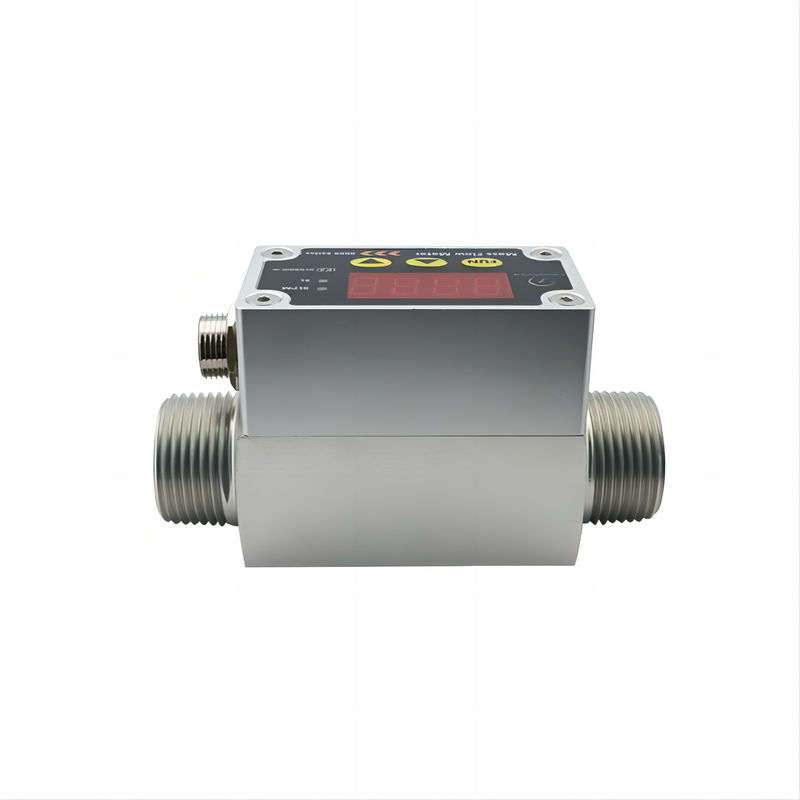

| 機能項目 | CMF9019 定数直径 19mm 電源 8-24VDC 50mA VDC 流量計 |
|---|---|
| 仕様 | CMF9019 |
| 定数直径 | 19mm |
| ターンダウン比 | 100:1 |
| 電源 | 8~24VDC,50mA (カスタマイズ可能) |
| 精度 | ±1.5% フルスケール (FS) |
| 繰り返し可能性 | 0.25% |
| 応答時間 | 67 ms (デフォルト,カスタマイズ可能) |
| 最大圧力 | 0.5 MPa (0.8 MPaに調整可能) |
| 通信モード | RS485 (MODBUS) |
| 出力モード | アナログ出力 1-5 VDC, 4-20mA (オプション) |
| 表示モード | 瞬時流量:SLPM;累積流量:SL |
| 温度 | 中間: -10~65°C,環境: -25~85°C |
| 動作湿度 | <100% RH (氷も凝縮も不要) |
| 体重 | 0.395kg |
| インターフェース | G3/4 (カスタマイズ可能) |
| カリブレーション条件 | 空気 20°C 101.325 kPa |
