製品詳細
起源の場所: 中国
ブランド名: Consensic
モデル番号: CPS137
支払いと送料の条件
最小注文数量: 詳細については,ご連絡ください.
価格: Offline contact or face-to-face discussion can be negotiated
パッケージの詳細: 3.3x3.3x2.85mm SMD
受渡し時間: 3-7 営業日
支払条件: L/C/Ade/Pellet/Texi Union,MoneyGram,Alipay,企業間決済
供給の能力: 999
製品カテゴリー: |
デジタル出力圧力センサー |
圧力に: |
2X FSkPa (バー) |
圧力正確さ: |
±0.2kPa (±2.0mbar) @ -20°Cから+60°C, ±0.15kPa@25°C |
LGA パッケージ: |
4鉛 |
圧力接続: |
4/4 |
カプセル化: |
LGA8 |
製品カテゴリー: |
デジタル出力圧力センサー |
圧力に: |
2X FSkPa (バー) |
圧力正確さ: |
±0.2kPa (±2.0mbar) @ -20°Cから+60°C, ±0.15kPa@25°C |
LGA パッケージ: |
4鉛 |
圧力接続: |
4/4 |
カプセル化: |
LGA8 |

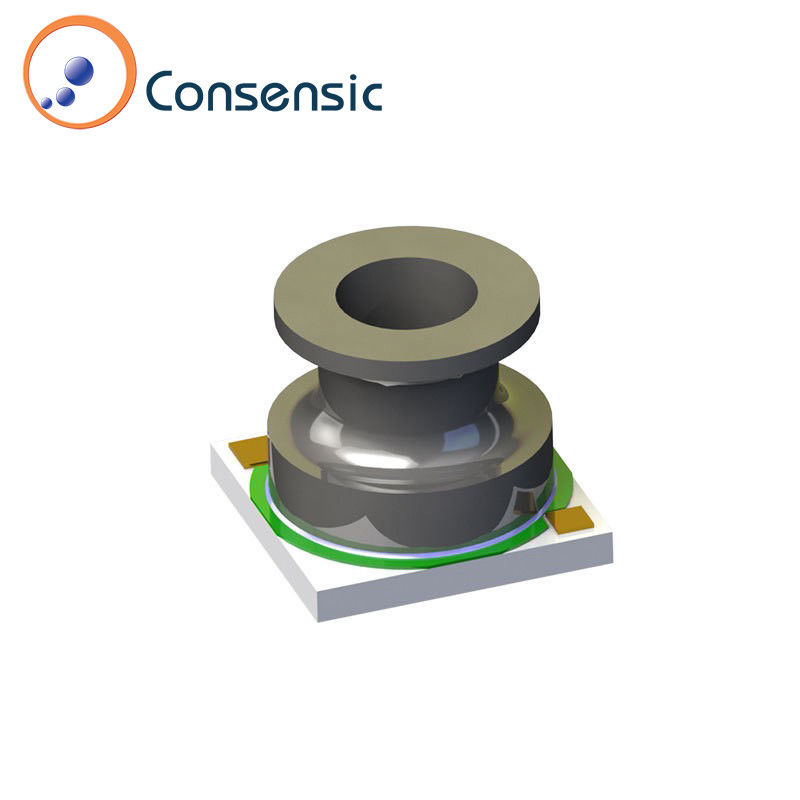

デジタル出力圧力センサー CPS137 動作温度範囲: -40°Cから+85° 工場校正圧力温度センサー
CPS137SIP (System-in-a-Package) ソリューションは,抵抗型ブリッジ型の圧力センサーと24ビットADCを搭載し,高解像度で正確な圧力測定を可能にします.CPS137ソリューションは,完全に校正された圧力と温度補償されたデジタル出力により,簡単に使用できますCPS137は,内部校正ロジックを含んでおり,I2Cインターフェースを通じてアプリケーションに正確な圧力と温度測定を提供します.内部校正係数を別々にダウンロードし,ホストマイクロコントローラに複雑な補償計算を行う必要はありません..
テーブル2: 私は2C コマンド
| タイプ | 記述 |
| データを取得 (GD) | センサーの測定データを CPS137 の内部レジスタから取得する*. |
| 測定要求 (MR) | CPS137を目覚めさせ センサーの測定を行い センサーの測定データを内部レジスタに保存し 眠りに戻します |
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 供給電流 | ||||||
| - 平均 | IAVG | VDD = 3V,1回転/秒 | 3.95 | μA | ||
| - 改宗中に | イシ | VDD = 3V,センサーがアクティブ | 1.5 | mA | ||
| - 待機する | イス | VDD = 3V,待機モードのセンサー | 0.2 | μA | ||
| アナログからデジタル変換器 | ||||||
| - 解決法 | rADC | 24 | ちょっと | |||
| I2C インターフェース | ||||||
| - 時計の周波数 | FC,I2C | 400 | kHz |
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 圧力センサー | ||||||
| - 範囲 | 30 | 130 | kPa | |||
| (300) | (1300) | マバー | ||||
| - 解決法 | 0.001 | kPa | ||||
| (0.01) | マバー | |||||
| - 正確さ | 70〜115kPa @ 25°C | -0だった15 | ±010 | +0だった15 | kPa | |
| (−5.) | (±1.0) | (+1.5) | マバー | |||
| 70から115kPa (0°Cから50°C) | -0だった2 | ±015 | +0だった2 | kPa | ||
| (−2.0) | (±1.5) | (+2.0) | マバー | |||
| - 溶接流 | -0だった1 | +0だった2 | kPa | |||
| 温度センサー | ||||||
| - 範囲 | -40歳 | 85 | °C | |||
| - 解決法 | 0.003 | °C | ||||
| - 正確さ | -40°Cから85°C | -1 | ±075 | + 1 | °C | |
| オペレーション | ||||||
| - GNDへの供給電圧 | VSUPLY について | 2 | 3.0 | 5.5 | V | |
| - 動作温度 | -40歳 | 85 | °C | |||
| - I2C プルアップ抵抗 | RPU | 1 | 2.2 | kΩ |
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 過剰 な 圧力 | 2X フルスケール | kPa | ||||
| 供給電圧 (GND に関して) | VDD | -0だった3 | 6.5 | V | ||
| アナログとデジタル I/O ピンの電圧 | VA_IO,VD_IO | -0だった3 | VDD+03 | V | ||
| 貯蔵温度 | TSTOR | -60歳 | 150 | °C |
