製品詳細
起源の場所: 武蔵野
ブランド名: Consensic

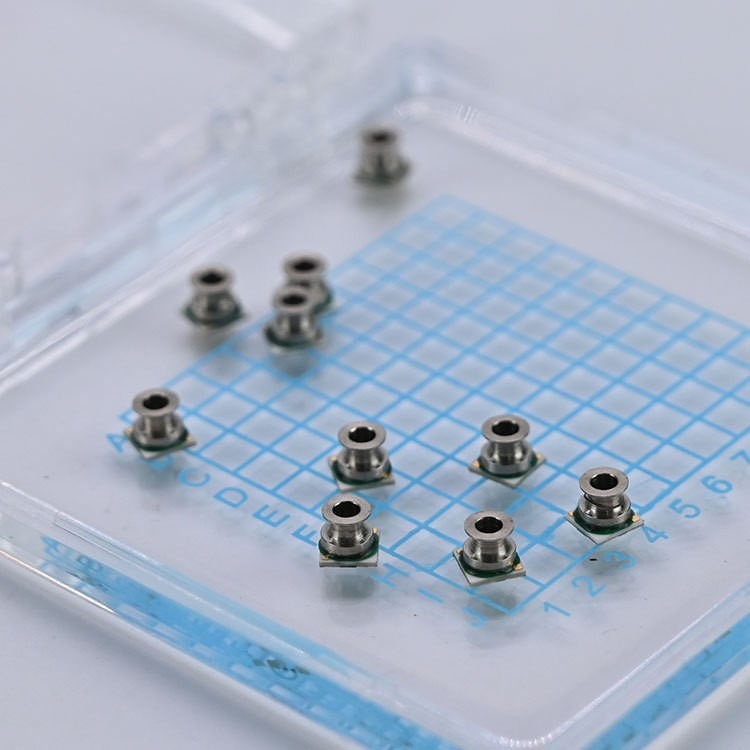

モデル番号: CPS137
支払いと送料の条件
最小注文数量: 詳細については,ご連絡ください.
価格: Offline contact or face-to-face discussion can be negotiated
パッケージの詳細: 3.3x3.3x2.85mm SMD
受渡し時間: 3-7 営業日
支払条件: L/C/Ade/Pellet/Texi Union,MoneyGram,Alipay,企業間決済
供給の能力: 999
インターフェース: |
I2CTM* 互換性 (≤400kHz) |
温度精度: |
±1.0°C |
スリープ状態の電流: |
<200nA (25°C) |
供給電圧: |
2Vから5.5V ((3V @典型) |
インターフェース: |
I2CTM* 互換性 (≤400kHz) |
温度精度: |
±1.0°C |
スリープ状態の電流: |
<200nA (25°C) |
供給電圧: |
2Vから5.5V ((3V @典型) |
CPS137 インターフェース I2CTM* 互換性 (≤400kHz) 温度精度: ±1.0°C
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 過剰 な 圧力 | ほら | ほら | ほら | ほら | 2X FS | kPa (バー) |
| 供給電圧 (GND に関して) | VDD | ほら | -0だった3 | ほら | 6.5 | V |
| アナログとデジタル I/O ピンの電圧 | VA_IO,VD_IO | ほら | -0だった3 | ほら | VDD+03 | V |
| 貯蔵温度 | TSTOR | ほら | -60歳 | ほら | 150 | °C |
センサーの標準操作の典型的な条件を定義する.
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 圧力センサー | ||||||
| 範囲 | ほら | ほら | 30 (300) | ほら | 130 (1300) | kPa (mbar) |
| 決議1 | ほら | ほら | 0.001 (0.01) | ほら | ほら | kPa (mbar) |
| 精度 | ほら | 70から115kPa @25°C | -0.15 (-1.5) | ±0.10 (±1.0) | +0.15 (+1.5) | kPa (mbar) |
| ほら | 70から115kPa (0°Cから50°C 確認) | -0.2 (-2.0) | ±0.15 (±1.5) | +0.2 (+2.0) | kPa (mbar) | |
| 溶接流 | ほら | ほら | -0だった1 | ほら | +0だった2 | kPa |
| 温度センサー | ||||||
| 範囲 | ほら | ほら | -40歳 | ほら | 85 | °C |
| 決議 | ほら | ほら | 0.003 | ほら | ほら | °C |
| 精度 | ほら | -40°Cから85°C | -1 | ±075 | + 1 | °C |
| オペレーション | ||||||
| GND2への電源電圧 | VSUPLY について | ほら | 2 | 3.0 | 5.5 | V |
| 動作温度範囲 | ほら | ほら | -40歳 | ほら | 85 | °C |
| I2C プルアップレジスタ | RPU | ほら | 1 | 2.2 | ほら | kΩ |
センサーの電源消費量と電源出力特性を詳細に示します.
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | 単位 |
|---|---|---|---|---|---|---|
| 供給電流 | ||||||
| 供給電流,平均 (1) | IAVG | VDD = 3V | ほら | 3.95 | ほら | μA |
| 変換中の電流 (2) | イシ | VDD = 3V | ほら | 1.5 | ほら | mA |
| 供給電流,待機状態 (変換なし) | イス | VDD = 3V | ほら | 0.2 | ほら | μA |
| アナログからデジタル変換器 | ||||||
| 決議 | rADC | ほら | ほら | 24 | ほら | ちょっと |
| I2C 時計周波数 | FC,I2C | ほら | ほら | 400 | ほら | kHz |
