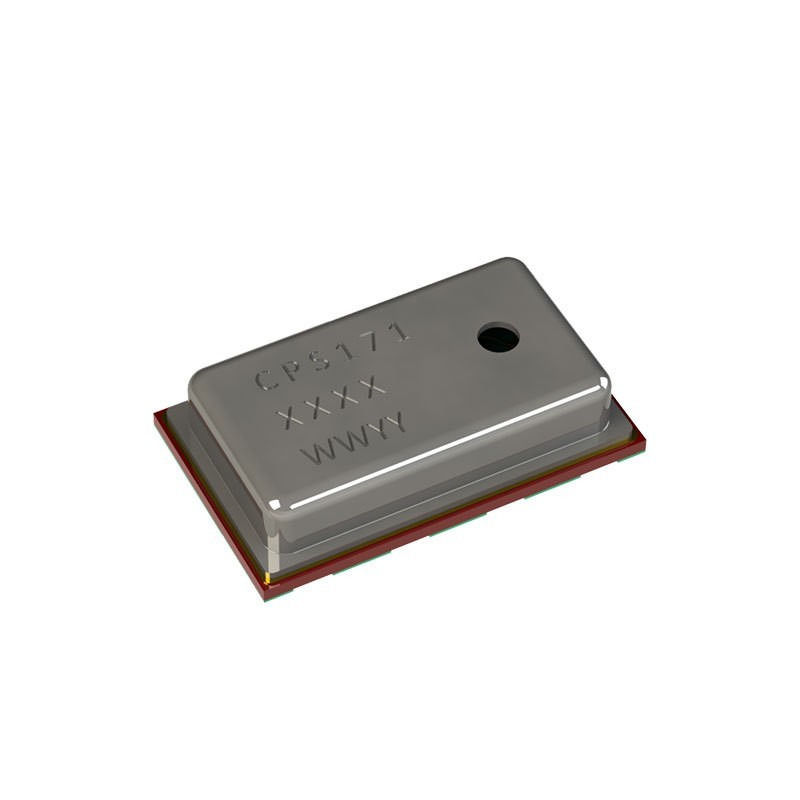

Name: CPS171 10〜115kPa アナログ出力圧力センサー 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10〜115kPa アナログ出力圧力センサー 5.0V

製品詳細

起源の場所: 武蔵野

ブランド名: Consensic

モデル番号: CPS171

支払いと送料の条件

最小注文数量: 詳細については,ご連絡ください.

価格: Consult customer service

受渡し時間: 3-7 営業日

支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム/Alipay/ビジネスツービジネス

供給の能力: 1000PCS

最良の価格を入手する

概要

CPS171は,マニフォールド絶対圧 (MAP) システムなどの低圧アプリケーションのために特別に設計された抵抗性絶対圧センサーです.このセンサーには,完全に校正された,圧力を補償したアナログ出力,精密な圧力測定のためのコンディショニングASICと組み合わせた抵抗性MEMS圧力センサーで構成される..

主要な特徴と構成部分

抵抗性MEMS圧力センサー: コンパクトな用途のための超小型の形状
ASIC のコンディショニング: 工場の校正範囲内で正確な圧力測定を保証します.
統合されたシグマ・デルタADC: 施された圧力に比例する高レベルのアナログ出力信号を提供します.
内部校正論理: 測定の精度と信頼性を向上させる.

絶対格付け

これらのパラメータは,センサーが永久的な損傷を受けることなく耐えられる最大ストレス条件を定義します.

パラメータ	シンボル	条件	ミニ	タイプ	マックス	単位
過剰な圧力	ほら	ほら	ほら	ほら	1000 (10)	kPa (バー)
供給電圧 (GND に関して)	VDD	ほら	-0だった3	ほら	6.0	V
アナログ I/O の電圧 - ピン内	VINA	ほら	-0だった3	ほら	VDD+03	V
アナログ I/O - Out ピンの電圧	投票する	ほら	-0だった3	ほら	VDD+03	V
貯蔵温度	TSTOR	ほら	-50	ほら	130	°C

運用条件

センサーの標準操作の典型的な条件を定義する.

パラメータ	シンボル	条件	ミニ	タイプ	マックス	単位
GND1への電源電圧	VS	ほら	4.75	5.0	5.25	V
動作温度範囲	ほら	ほら	-40歳	ほら	85	°C

圧力範囲の特徴 (CPS171-JW001)

測定された圧力範囲内のセンサーの性能を記述する.

パラメータ	シンボル	条件	ミニ	タイプ	マックス	単位
圧力範囲 1	ほら	ほら	10 (100)	ほら	115 (1150) について	kPa (mbar)
フルスケール出力	VFSO	@VS=5.0V	ほら	4.7	ほら	V
フルスケールスパン	VFSS	@VS=5.0V	ほら	4.5	ほら	V
精度	ほら	(0 °Cから85 °C)	ほら	ほら	±15	%VFSS
敏感性	V/P	ほら	ほら	45	ほら	mV/kPa

電気パラメータ

センサーの電源消費量と電源出力特性を詳細に示します.

パラメータ	シンボル	条件	ミニ	タイプ	マックス	単位
供給電流	IDD	最悪のケース設定: 12ビット 0ms 停電	1200	ほら	1500	μA
アナログ出力	ほら	CPS171, Analog_P 10から115kPa (100から1150mbar)	0.4	ほら	4.65	V
アナログ出力解像度	RES	ほら	ほら	12	ほら	ビット
アナログ追加エラー	エオウト	-40~125°C 半径測定誤差を含む	0.1	ほら	0.5	%
トリムされたシステム周波数	fSYS	この仕様のすべてのタイミングは,この変異の対象となります.	ほら	1.85	ほら	メガHz
開始時間	スタ	データ準備,最速,最遅の設定に電源を入れます	ほら	4.25	173	ms
更新率 (通常のモード)	TRESP_UP	最速と最遅の設定	ほら	0.70	288	ms
ピークからピークまでのノイズ @出力	ノート	100 12 ビットでの測定	ほら	ほら	5	LSB

アナログ出力:	VSUPPLY の典型的な 10% から 90%	供給電圧:	5.0V ±10%
小さい形式要素:	3 x 5 x 1.2mm (w x l x h)	GND1への電源電圧:	MIN4.75 TYP5.0MAX 5.25V

アナログ出力:	VSUPPLY の典型的な 10% から 90%
供給電圧:	5.0V ±10%
小さい形式要素:	3 x 5 x 1.2mm (w x l x h)
GND1への電源電圧:	MIN4.75 TYP5.0MAX 5.25V
